Системы управления кранами


Модернизация грузоподъемных механизмов

Наш комплексный подход включает все этапы от проектирования до сервисного обслуживания, обследование технологических процессов и разработку оптимальных решений, создание эффективных алгоритмов управления и интеграцию с существующим оборудованием различных производителей.

Современные системы управления кранами представляют собой комплексные решения, обеспечивающие высокую точность позиционирования груза, плавное регулирование скорости и безопасность работы. Они адаптированы к экстремальным условиям эксплуатации от -40°C до +65°C и значительно повышают производительность грузоподъемных операций.

комплексные решения
- Разработка индивидуальных решений по модернизации с учетом особенностей конкретного крана
- Замена морально и физически устаревших электроприводов на современные системы
- Установка систем безопасности , включая ограничители грузоподъемности и концевые выключатели
- Модернизация кабин управления с улучшенной эргономикой , обзорностью и системами климат контроля
- Внедрение систем дистанционного управления
Многоуровневый комплекс, включающий системы противораскачивания груза, защиты от столкновений, антиперекоса, дистанционного управления и кондиционирования. Система оснащена высокоточными датчиками, камерами и обеспечивает максимальную безопасность, точность позиционирования и эффективность работы, включая световое обозначение рабочей зоны, видеонаблюдение и централизованную диспетчеризацию кранового оборудования.
This image for Image Layouts addon

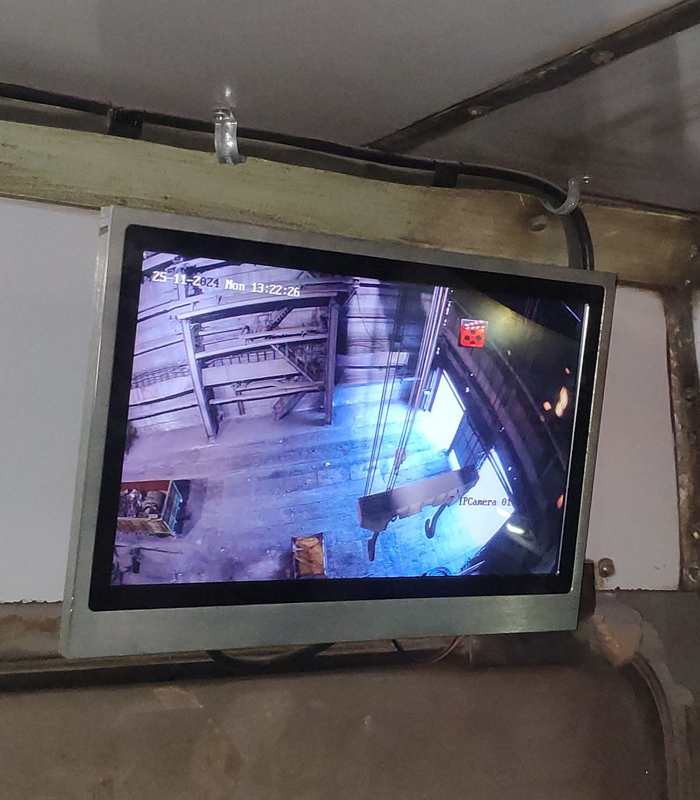

СИСТЕМА ВИДЕОНАБЛЮДЕНИЯ
  • Камеры на мосту и тележке
  • Контроль работы оператора
  • Запись видеоархива
  • Передача в сеть предприятия
  • Инфракрасные камеры для работы в условиях плохой видимости
  • Полный обзор рабочей зоны и перемещаемых грузов
This image for Image Layouts addon

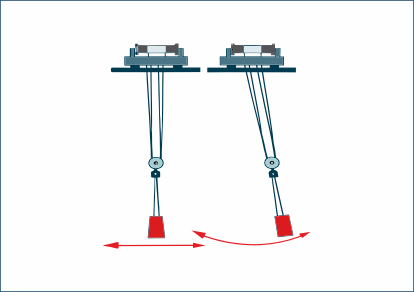

СИСТЕМА ПРЕДОТВРАЩЕНИЯ РАСКАЧИВАНИЯ ГРУЗА
  • Предотвращение раскачивания при старте/торможении
  • Автоматическое гашение колебаний
  • Датчик отклонения подвески от вертикали (решение с датчиком и без)
  • Повышение точности позиционирования
  • Снижение нагрузок на механизмы
  • Увеличение скорости и безопасности погрузочно-разгрузочных операций
This image for Image Layouts addon

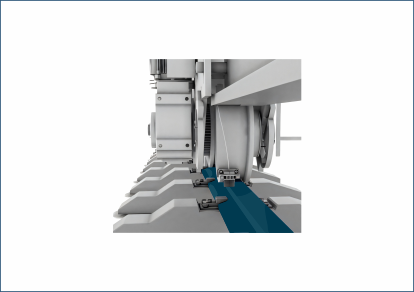

СИСТЕМА ПРЕДОТВРАЩЕНИЯ ПЕРЕКОСА КРАНА
  • Контроль положения крана на путях
  • Корректировка скорости привода
  • Предотвращение перекоса моста
  • Снижение износа ходовых колес
  • Увеличение срока службы механизмов
  • Постоянный мониторинг и корректировка положения моста
This image for Image Layouts addon
СИСТЕМА ЗАЩИТЫ ОТ СТОЛКНОВЕНИЙ
  • Бесконтактные оптический датчики с дальностью до 15м (радарные до 50м) в условиях высокой запыленности цеха
  • Автоматическое снижение скорости
  • Предотвращение столкновений с препятствиями
  • Защита конструкций крана
  • Повышение безопасности работы
  • Предотвращение аварийных ситуаций и повреждений
This image for Image Layouts addon

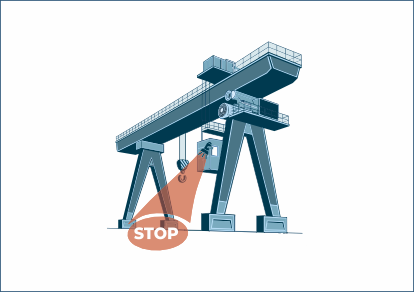

СВЕТОВОЕ ОБОЗНАЧЕНИЕ РАБОЧЕЙ ЗОНЫ
  • Светодиодная индикация опасной зоны
  • Повышение безопасности персонала
  • Визуальное предупреждение
  • Простота установки
  • Эффективное решение
  • Система безопасности, проецирующая на пол цеха световой контур опасной зоны под перемещаемым грузом, предупреждая персонал о необходимости соблюдения дистанции.
This image for Image Layouts addon

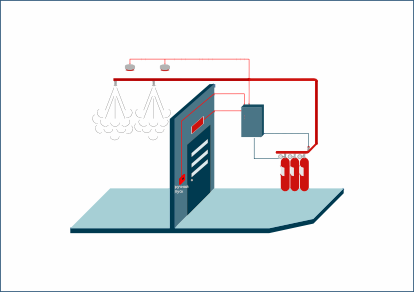

СИСТЕМА ПОЖАРОТУШЕНИЯ
  • Обнаружение - Датчики дыма и температуры, Самодиагностика
  • Тушение - Безопасный огнетушащий состав, Автоматический контроль состояния
  • Оповещение - Сигнализация и передача данных
  • Решение для предотвращения и ликвидации возгораний в кабинах кранов и электропомещениях с частотно-регулируемыми приводами.
This image for Image Layouts addon

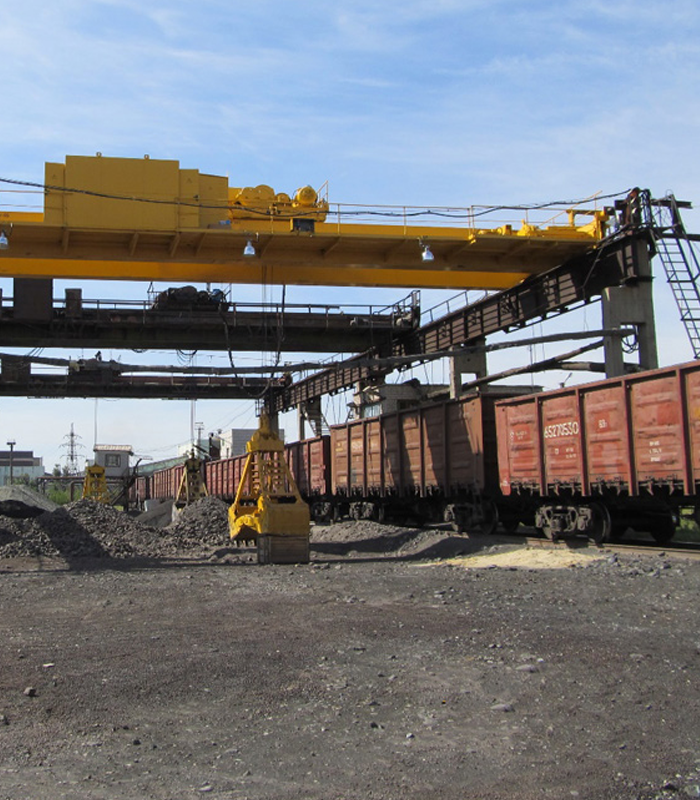

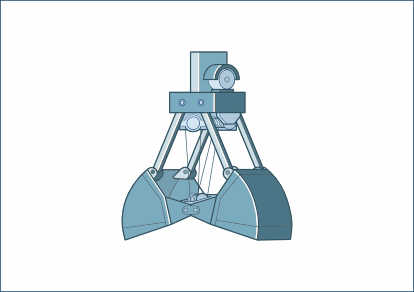

ГРЕЙФЕРНЫЙ АВТОМАТ
  • Равномерное распределение нагрузки между приводами подъема и смыкания
  • Полная автоматизация последовательности операций захват-подъем-перемещение-опускание-разгрузка
  • Автоматическое ослабление тросов привода подъема при зачерпывании грейфером материала
  • Автоматическая выборка провисов канатов
  • Автоматическое отключение привода смыкания грейфера при его полном закрытии
This image for Image Layouts addon

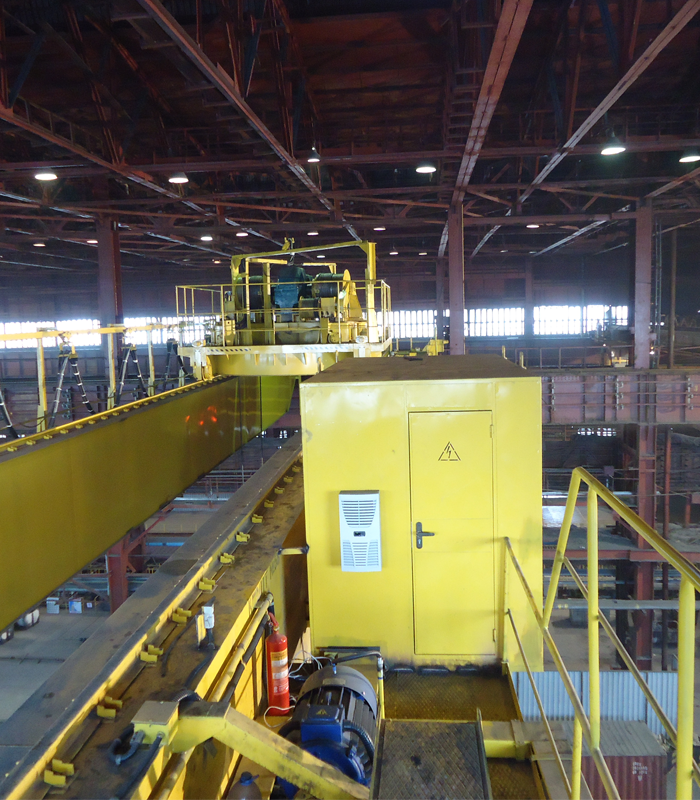

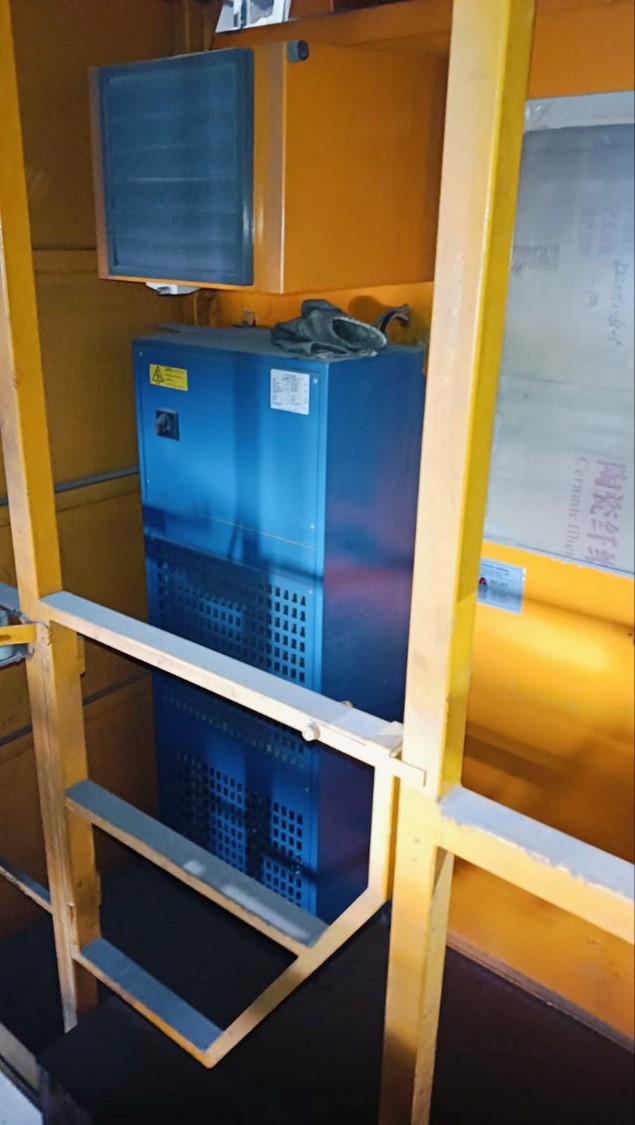

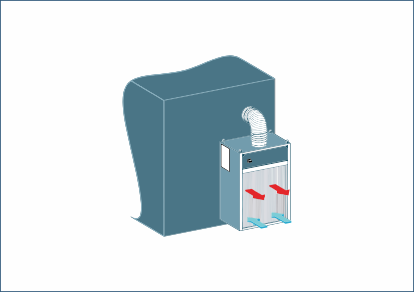

СИСТЕМА КОНДИЦИОНИРОВАНИЯ
  • Ethera Tech - Рабочий диапазон от -40°C до +60°C, мощность от 2.7 кВт до 9.5 кВт
  • Frigortec - Экстремальный диапазон от -40°C до +85°C, для металлургических предприятий
  • Специализированные промышленные климатические системы для обеспечения оптимальных условий работы оператора в кабине и защиты электронного оборудования в шкафах управления.
This image for Image Layouts addon

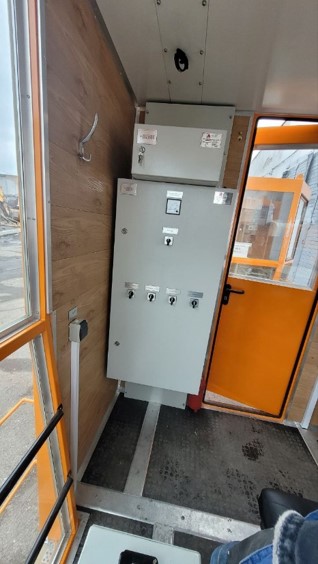

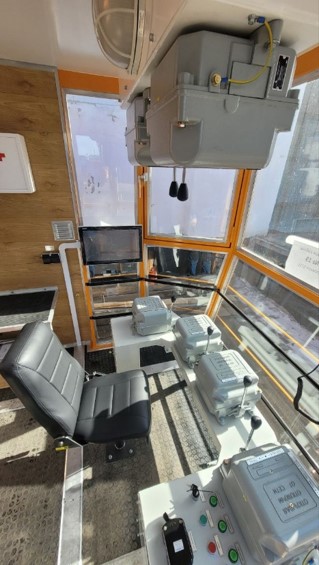

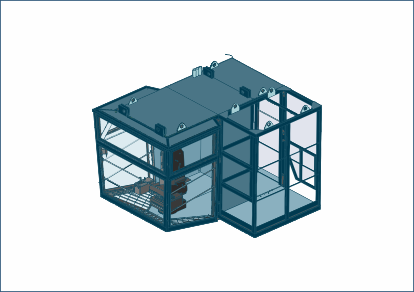

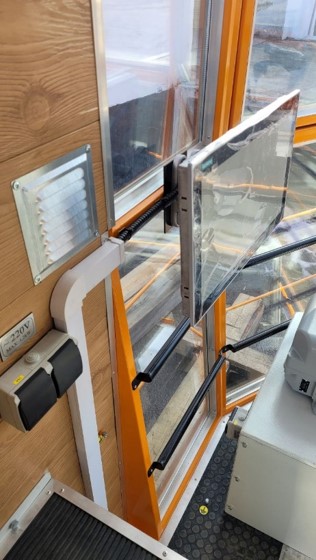

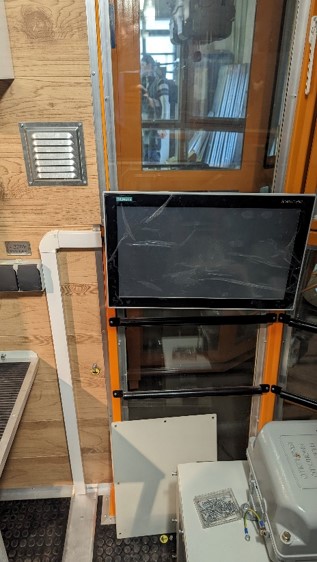

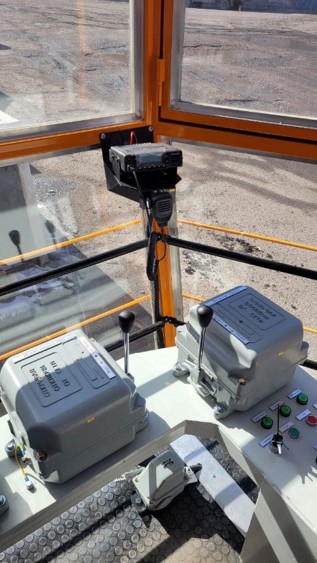

КРАНОВАЯ КАБИНА
  • Прочный стальной каркас
  • Защита при авариях
  • Улучшенная термоизоляция
  • Минеральная вата 50 мм
  • Многослойный пол с диэлектрическим покрытием, промышленный кондиционер, система видеонаблюдения, автоматическая система пожаротушения
  • Каленое термостойкое стекло
  • Стеклопакеты 20 мм, повышенная прочность
This image for Image Layouts addon

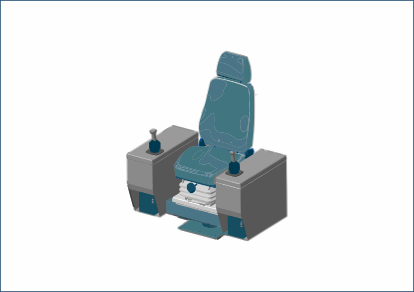

КРЕСЛО ПУЛЬТ ОПЕРАТОРА
Система амортизации
  • Снижение вибрационной нагрузки
  • Широкий диапазон регулировок
  • Высокоточные промышленные джойстики
  • Интегрированные органы управления
  • Эргономичное рабочее место оператора крана с интегрированными органами управления, обеспечивающее максимальный комфорт и эффективность при длительной работе
  • Снижение утомляемости при длительной работе
  • Повышение скорости реакции оператора

Промышленные джойстики:
  • Широкий диапазон регулировок для операторов разной комплекции
  • Для применения в тяжелых условиях с широким набором интерфейсов (CAN, Profinet, Profibus, Current/Voltage Output, Potentiometer/Contacts)
This image for Image Layouts addon

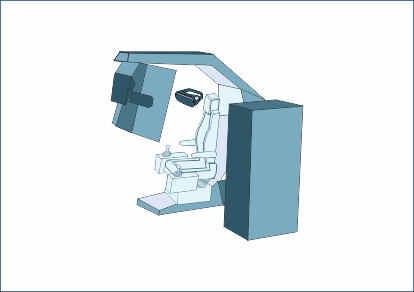

ДИСТАНЦИОННОЕ УПРАВЛЕНИЕ
  • Управление с удаленного рабочего места
  • оператор находится вне опасной зоны, что исключает риск травмирования при аварийных ситуациях и улучшает условия труда
  • Кнопочные или джойстиковые пульты
  • Улучшение обзора рабочей зоны через систему камер
  • Защита несанкционированного доступа
  • Отслеживание людей в зоне работы крана
  • Управление в смешанной реальности через очки и камеру
This image for Image Layouts addon

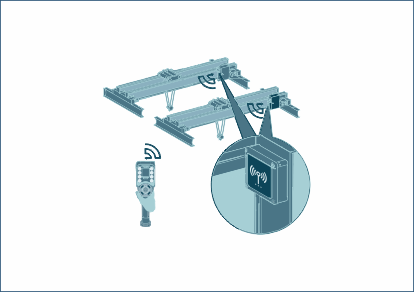

СИСТЕМА РАДИОУПРАВЛЕНИЯ
  • Управление с пола
  • предлагается в вариантах с кнопочными пультами или с джойстиковыми пультами различных конфигураций
  • Повышение маневренности
  • Улучшение обзора рабочей зоны
  • Экономия времени
  • Возможность совмещения с кабиной (дублирования управления)

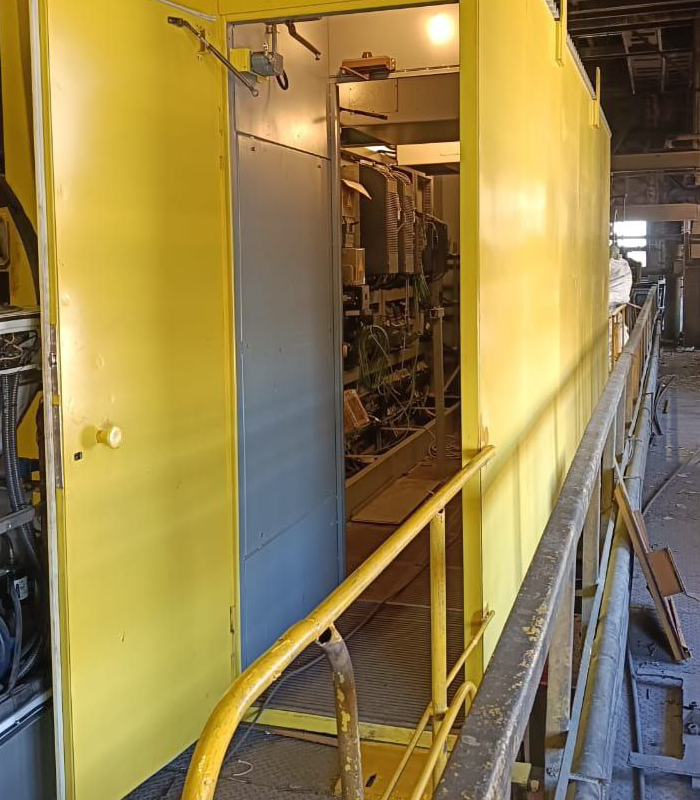

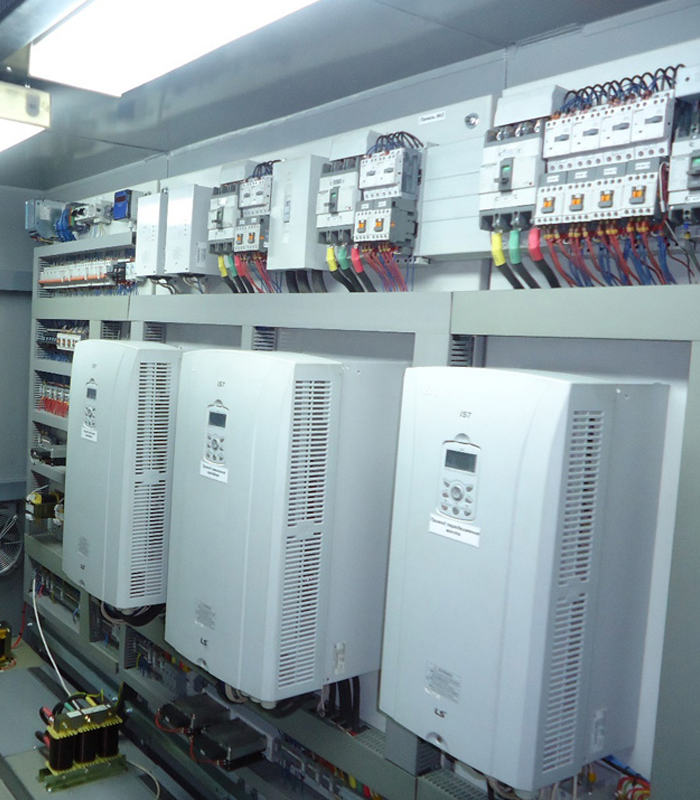

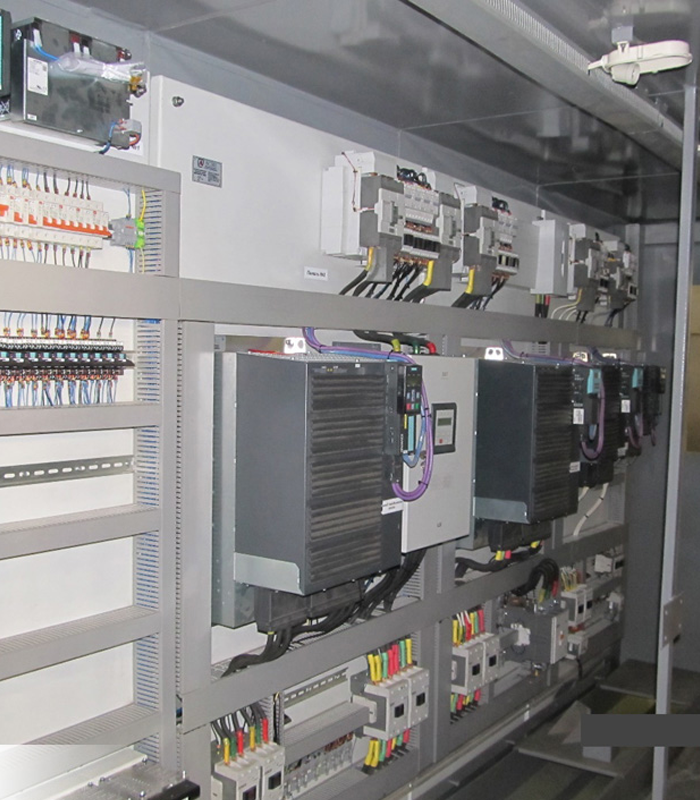

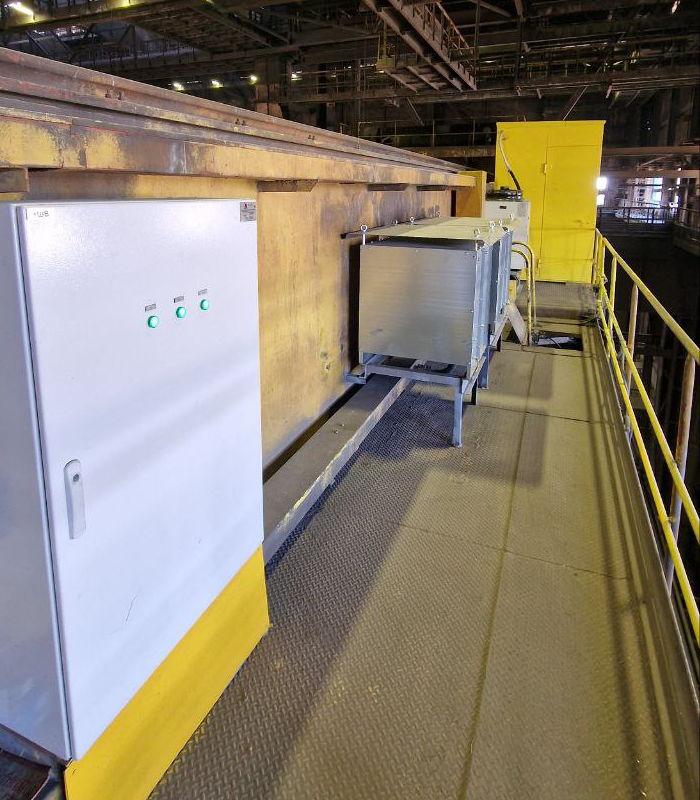

КОНСТРУКТИВНОЕ ИСПОЛНЕНИЕ СИСТЕМ

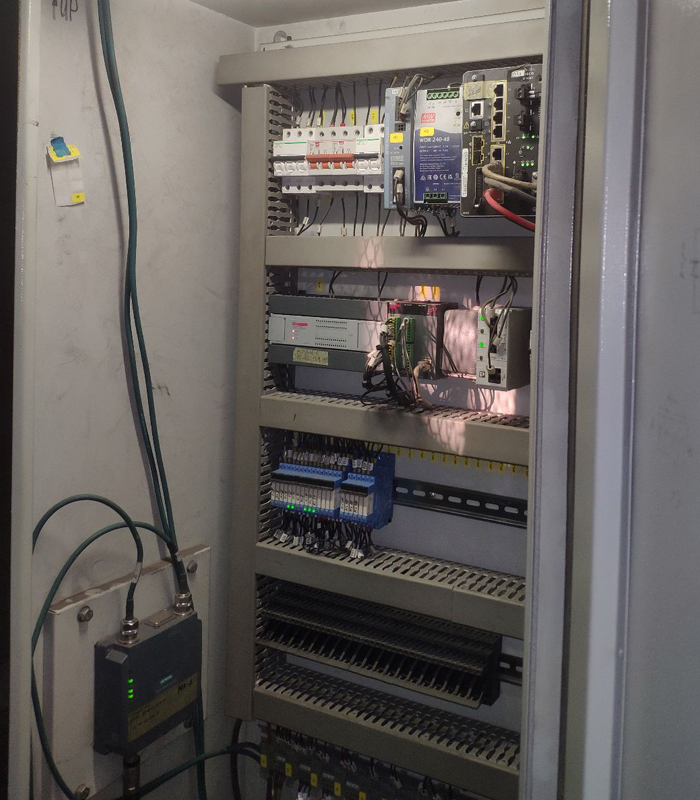

  • Открытые панели IP00 для установки в специализированных электропомещениях
  • Шкафы IP54/IP55 с защитой от пыли и влаги для работы в сложных условиях
  • Модульная конструкция для удобства монтажа и обслуживания
  • Уникальная методология модернизации без остановки производства (10-14 дней)
  • Адаптация к экстремальным условиям эксплуатации
  • Гибкость конфигурации под задачи любой сложности
  • Интеграция с системами диспетчеризации, видеонаблюдения, предотвращения раскачивания груза
  • Полная совместимость с различными типами кранов и грузоподъемных механизмов
В условиях, когда производственные процессы требуют высокой надежности и безопасности, CCS предлагает уникальное сочетание гибкости конфигурации и унификации компонентов. Это позволяет не только адаптировать систему под специфические задачи каждого предприятия, но и значительно сократить затраты на инжиниринг и время на внедрение. Унифицированные компоненты снижают стоимость и упрощают обслуживание, что делает CCS экономически выгодным решением.
КРАНОВАЯ КАБИНА
ЗАЩИТНЫЕ ХАРАКТЕРИСТИКИ КАБИНЫ
Прочный стальной каркас с запасом прочности  от номинальной нагрузки, соответствующий требованиям FOPS и ROPS. Многослойный пол с диэлектрическим покрытием выдерживает напряжение до 1000В и снижает вибрации. Система пожаротушения реагирует на возгорание с полным заполнением объема кабины огнетушащим составом.
КОМФОРТ И ОБЗОР ОПЕРАТОРА
Улучшенная термоизоляция (минеральная вата 50 мм) обеспечивает комфортную работу при температурах от -40°C до +50°C. Промышленный кондиционер поддерживает оптимальную температуру (+18...+25°C) и влажность (40-60%). Каленые стеклопакеты 20 мм с инертным газом выдерживают удары объектов до 4 кг. Система видеонаблюдения с мониторами высокого разрешения (2K) обеспечивает отличную видимость во всех зонах работы.
ЭРГОНОМИКА КРЕСЛА-ПУЛЬТА
Система амортизации с пневматической или гидропневматической подвеской снижает вибрацию с демпфированием в диапазоне 2-80 Гц. Широкий диапазон регулировок (более 15 независимых параметров) подстраивается под любого оператора. Анатомический дизайн с дышащими материалами снижает утомляемость при 8-12 часовой смене
СИСТЕМЫ УПРАВЛЕНИЯ КРАНОМ
Высокоточные промышленные джойстики с усилием активации 5-15 Н и ходом 20-40 мм обеспечивают точное управление и защиту от случайного нажатия. Интегрированные органы управления расположены в пределах эргономичной досягаемости (радиус 350-500 мм) с тактильной дифференциацией для работы "вслепую". Эргономичное расположение сокращает время реакции на 0,2-0,5 секунды, что критично в аварийных ситуациях.
